DC 100V 10A Red Blue LED Amp Dual Digital Voltmeter Ammeter Volt Meter Gauge

Kumusta mga sir dito nanaman tayo sa bagong tutuorial ang dc volt-amp meter na nabili ko sa halagang 188 pesos

Ito ang kanyang Specifications:

• Working current of Meter itself:≤20mA
• Voltage Measuring range: DC 0 - 100V
• Current Measuring range: DC 0 - 10A
• Voltage resolution (V): ±0.1%
• Current resolution (A): ±1%
• Display: 0.28" digital tube, Two color blue and red
• Operation Temp: -10℃-+65℃
• Refresh rate: about 300mS / times
• Dimensions:48mm*29mm*22mm

ngayon malabo ang diagram na binigay ng seller kaya naghanap ako ng ibang diagram sa internet


meron akong nakitang dalawang set-up

Set-up 1

Set-up 2

Sa set up 1 muna tayo ang ginawa ko ay nilagyan ko ng 12vdc supply ang volt-amp meter at nagtest ako ng maliit na load gamit ang cr2032 at 5mm led

at ang lumabas sa ating test ay d nya makita ang 20 milliamps na current



sa set-up 1 parin ay pwede na natin syang gawing volt meter lang kaya sinubukan ko ito ang kaya nyang i-test ay dapat 0-100 vdc

balik tayo sa pag testing sinubukan ko ang 12v na load ngunit d nya parin mabasa ang nasa 80milliamps halos kaya nagtest pa ako ng mas mataas na load ang 10w 12v na led na ayon kay ohms law nasa 830 milliamps dapat ang kanyang current drawn

sa makatuwid ang lumabas sa aking testing ay nasa halos 1 amp na ang kanyang load bago nya ito mabasa ng tama sa voltage naman ay walang gaanong problema sa pagbabasa


Tuloy na tayo sa set-up 2

Ganoon parin ang kinalabasan hindi nya parin kayang magbasa ng mababa na load

dapat nating tandaan na sa ganitong set-up d tayo lalagpas ng 30 vdc para maiwasan natin ang pagkasira ng ating volt-amp meter


panoorin nyo ang buong video sa YouTube



bisitahin nyo rin ang aking page sa Facebook


kung may mga katanungan kayo ay magcomment lang po kayo
maraming salamat sa pagbisita sa aking blog

• Bread board
• uni-t clamp meter UT210E
• Dupont wires
• Rocker switch
• Male pin headers
• volt-amp meter
• More tools for DIY

note ang mga link na po yan ay affiliated link kung saan makakakuha ako ng commision kung kayo ay bibili ngunit ito ay hindi makakaapekto sa presyo ng produkto

Switch

Mga klase ng switch

3 way switch kalimitang ginagamit sa hagdanan natin

3 way switch at 4 way switch

dalawang 4 way switch

paano gawing 4 way switch ang double pole double throw

Mga dapat tandaan sa pagamit ng switch

una contact rating makikita natin ito sa switch mismo

para sa buong detalye panoorin ang video

Shop on lazada

Paano Gumamit ng Digital Multi Meter

Magandang Araw dito sa tutorial na to ay matututo tayong gumamit ng digital multi meter o kilala natin sa tawag na tester.

una sa lahat kelangan alam natin magbasa ng symbol ng ac at dc

ang ibig sabihin ng ac ay alternating current at ang dc naman ay dirrect current

ito ang kanilang simbolo na kalimitan makikita natin sa ating mga tester

Simulan natin sa pag babasa ng DC voltage, kalimitan ang dc volts ay makikita natin sa mga battery o kaya power supply kagaya ng ating mga cellphone charger

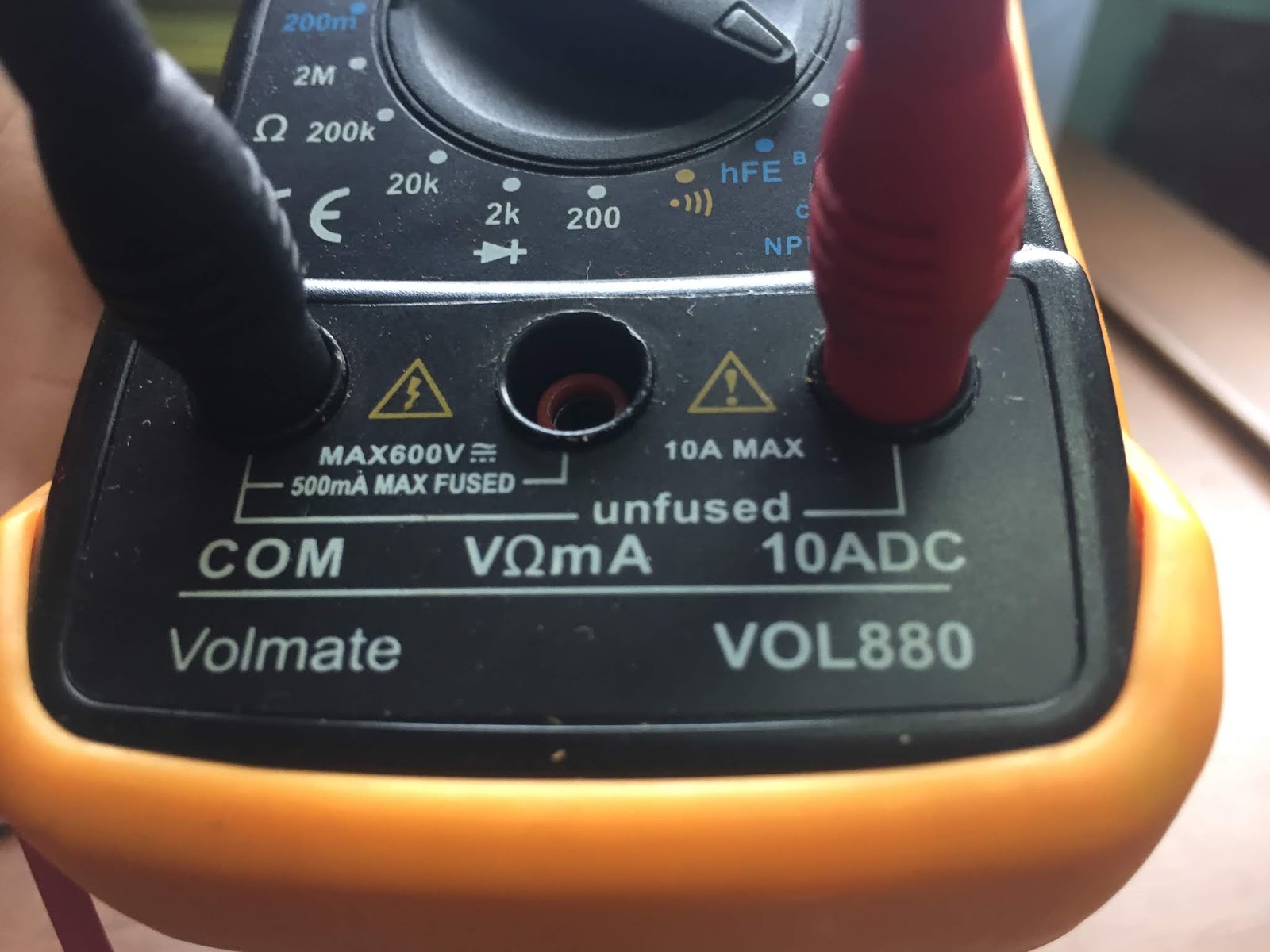

una ilagay natin ang ating test probe (black) sa com at (red) sa vΩmA

tapos ilagay natin ang tester sa vdc 20

ang range at itest na natin ang battery dito sa picture na to tinest ko ang cr2032 na battery

dito naman ang triple A na battery

12 volt na battery

Ngayon sa ac voltage naman tayo ang test probe natin ay hindi natin aalisin sa com at vΩmA

ang itetest natin ay ac galing sa ating outlet

ngayon ilagay natin ang tester sa ac 600

at ilagay na natin ang ating test probe sa outlet

ngayon i-test naman natin ang stepdown transformer

ilipat lang natin sa 200 ang selector ng tester at ilagay ang probe sa output ng transformer

isunod naman natin ang pag test ng resistance

 ilagay parin natin sa com at vΩmA

ilagay din natin sa 2m ang tester ang ibig sabihin ng 2m ay 2million ohms ang kaya nyang mabasa

ngayon icheck natin ang resistor na may value na 220kΩ kaya sa 2m natin ito nilagay

Itong resistor natin ay may kulay na red,red,yellow at gold.

dahil 2million ang ating setting 100k ang bababa sa decimal digit nito kaya ang tamang basa nyan ay 217kΩ

ang setting natin d2 ay nasa 20k ang resistor na binabasa natin ay  2.2kΩ ang kulay nya ay red,red,red,gold

ang basa natin sa tester ay 2.18kΩ o 2,180Ω

dahil ang setting natin ay nasa 20k ang decimal value nya ay 100's

ito naman ay 10kΩ  brown,black,black,red,brown

9.96kΩ  ang ating reading

Ngayon sa diode testing naman tayo bago tayo magtest ng diode ay papalitan ko muna ng aligator clip ang test probe ko para mas madaling magbasa

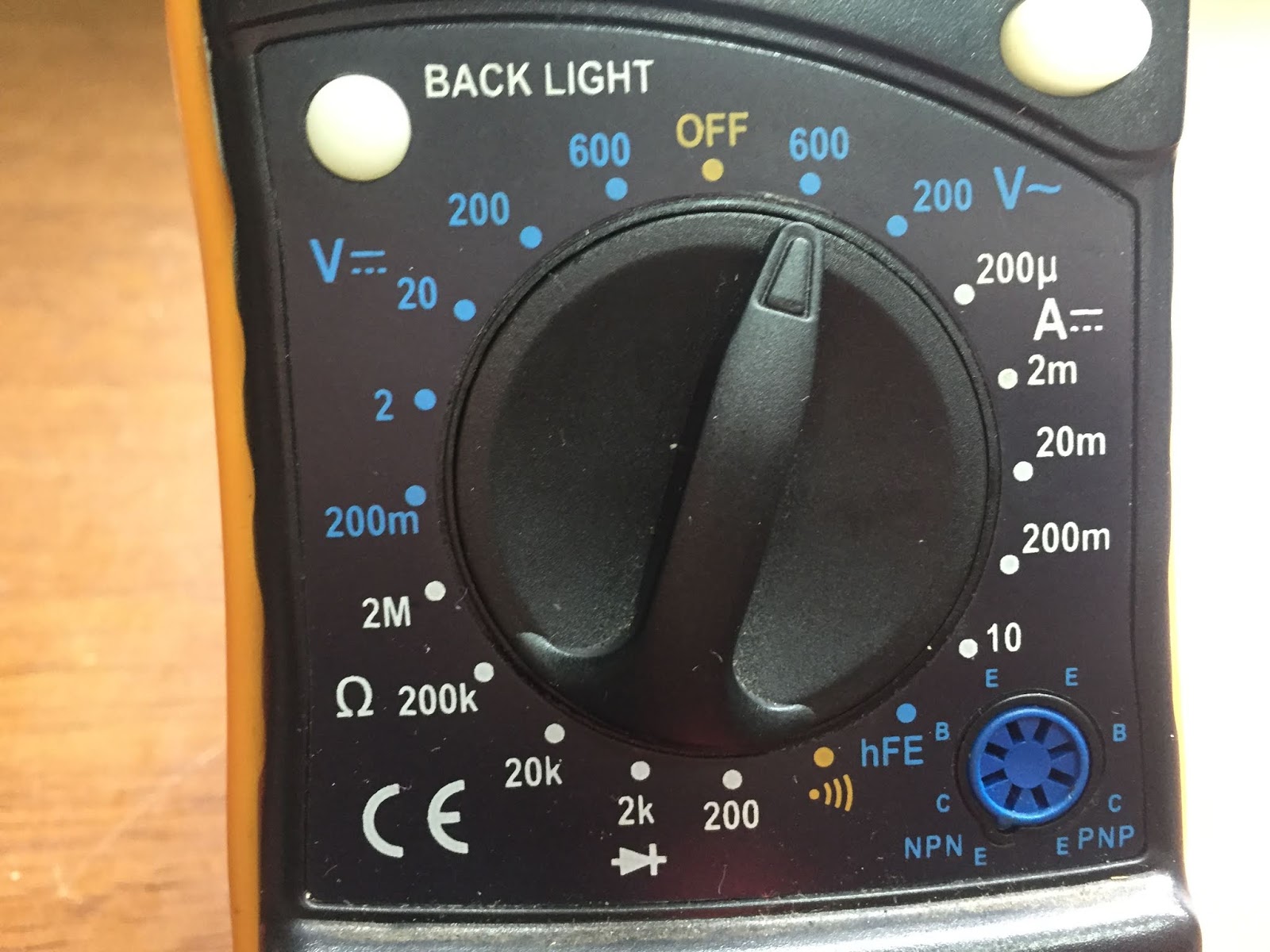

ilagay natin ang selector sa diode na simbolo

sa tester na ito kasama nya rin ang 2k sa resistance

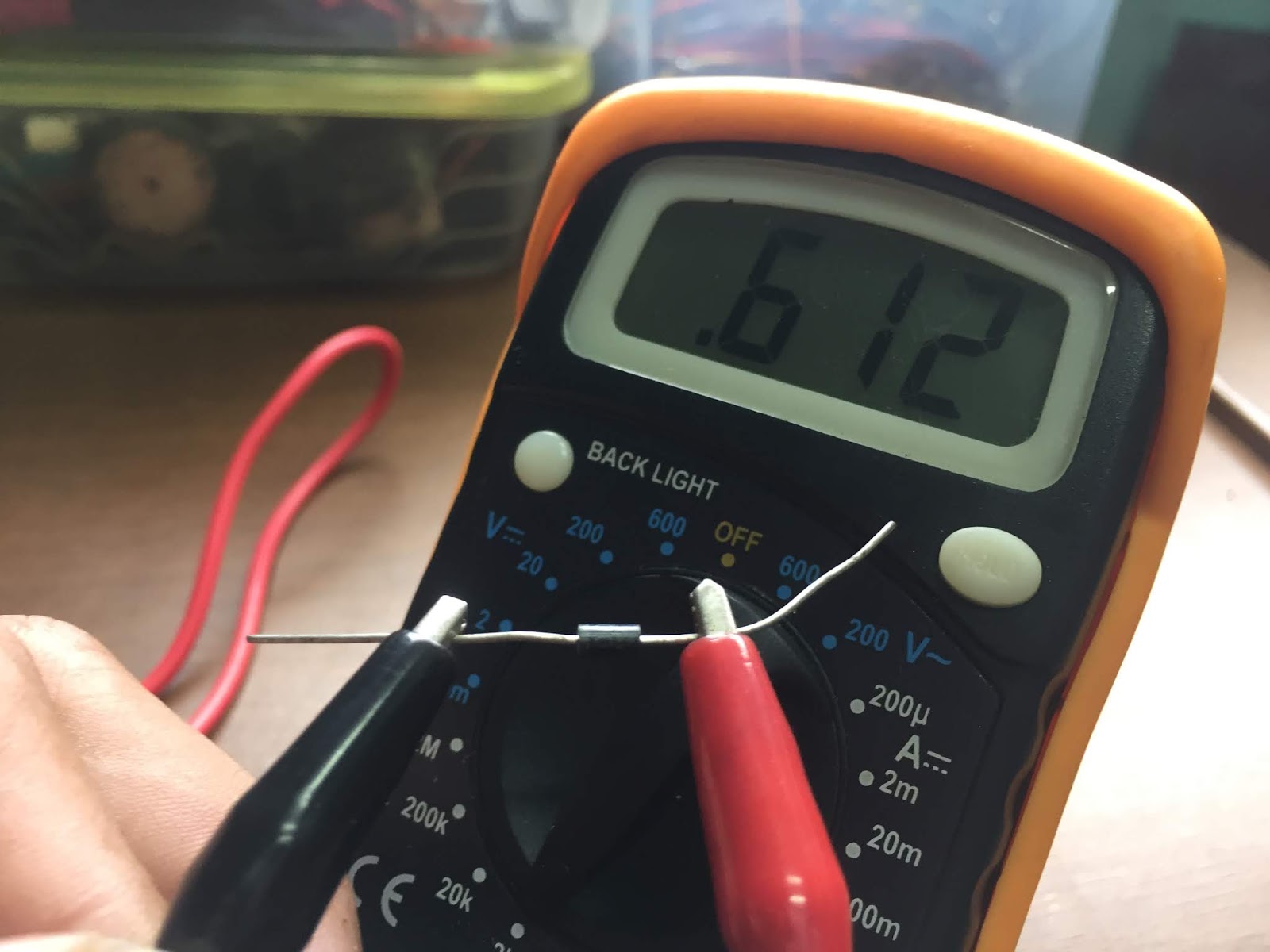

i-test natin ang diode na 1N5401 may makikita tayong guhit sa diode na palatandaan na ito ang kanyang positive

kapag baliktad ang test probe dapat ito ay walang reading dahil kung meron maaring ang diode na tinetest natin ay sira na

ito namang diode na ito ay 1N4001

Ngayon naman punta na tayo sa pagbabasa ng amperahe na dc

ilipat natin ang test probe na pula sa 10ADC

ilipat natin ang selector sa 10A

Para makapag read tayo ng amperahe kelangan nating padaluyin sa test probe ang circuit ng ichecheck natin

ang reading natin ay 0.05Amps o 50 miliAmps

dito ay DC amp lang ang kayang basahin ng tester na ito mayroong mga tester na kaya magbasa ng ac at dc na amperahe

salamat sa pagdalaw sa aking munting blog sana ay may natutunan kayo kung mayroon kayong katanungan ay magcomment lang kayo at ito ay sasagutin ko
